MapleSim for Web Converting Systems

MapleSim 卷料处理库是针对卷对卷 (Roll-to-Roll) 和卷料加工制造 (Converting) 的二维建模仿真和虚拟调试软件，基于机器的原理图构建卷料 — 辊 — 张力调节器 — 执行器 — 控制等的二维产线模型。
减少断裂和质量问题，提高产品的良品率和产能；
快速确定稳定的张力条件，实时虚拟测试PLC控制策略；

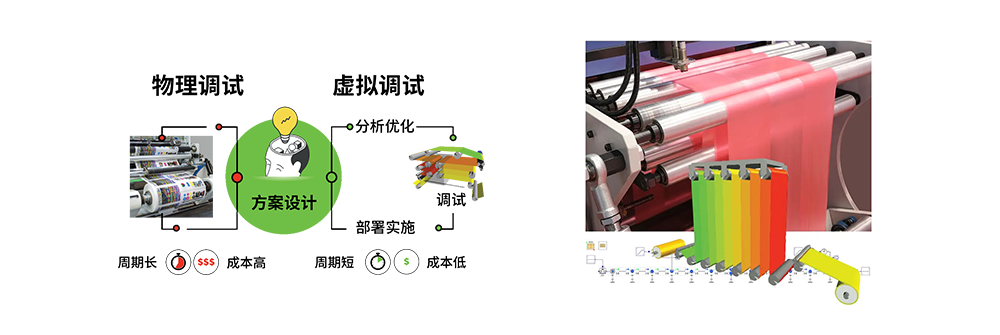

用仿真模型代替实际设备，在无实机或不停机的情况下系统仿真，实现试产调试向预测性工艺设计转型，重构卷对卷工艺基准。
免费试用  探索新功能
选择仿真
变革驱动力
数十年来，仿真技术已彻底改变了航空航天与汽车行业。MapleSim 卷料处理仿真工具正将同样的变革性力量带入卷对卷制造领域。
创新业务模式
将仿真技术融入企业运营，将助您重塑业务模式 – 以创新驱动发展，以协同凝聚智慧，以知识赋能价值创造。
MapleSim 卷料仿真工具提供一整套建模组件，可对卷对卷工艺进行仿真，帮助您控制张力、优化带速并减少带材滑移。

使用 MapleSim 卷料处理库，您可以：
  • 对卷料系统的纸、纺织品、金属箔和塑料薄膜等卷材进行建模
  • 通过 3D 可视化的结果，查看卷料系统的运行状态
  • 使用贴近实物的夹棍、张紧器、收卷器等元件提高模型真实度
  • 为控制器验证提供开发系统模型
  • 更多！
功能亮点

功能亮点

  • 创建卷料处理系统模型： 通过夹辊、惰轮和收卷/退卷辊等元件，查看不同卷料速度和卷料厚度下的机器性能。从机理上分析材料属性参数、几何参数、设定值等对工艺的影响贡献度和参数优化。
  • 200+ 参数的二维特性图： 所有组件（辊、卷料、辅助件等）的特性图，包括张力、扭矩、角度、包角、位移、速度、卷径、卷宽等200+参数的时序动态图，弥补现场传感器的不足。
  • 三维可视化显示真实的“卷对卷”系统动态行为： 三维显示张力和速度的热力图，不仅可以直观地分析打滑、宽度变化（收缩）、应变及张力的演变，还可以直观地看到张力调节器和收放卷的运行情况。
MapleSim 卷料处理库包含多种元件，帮助用户自定义其卷料工作系统模型：
  • 卷料属性：线性和非线性材料，包括纸张、金属箔、薄膜、纺织品、柔性电子材料等20+种材料类型
  • 卷料区段：跨度、下垂卷料、加工跨度（例如涂布和烘干）
  • 辊：驱动辊、惰辊、夹辊、考虑打滑夹辊、吸力辊、浮动辊、 S形辊、压合辊、S型压辊、接触辊、偏心辊、储料器、空气夹带
  • 材料源：单层和多层卷料的收卷/退卷
  • 层压：卷料合并、多卷料辊
  • 切片：切片辊
  • 传感器：测斜器、张力、角度、速度、滑移和相对速度、卷径、扭矩等
  • 基础组件：固定坐标、平移运动副、转动运动副、刚体、运动轨迹
  • 驱动和控制：速度电机、扭矩电机、速度/张力/位置控制、制动器
  • 其他：可与 MapleSim 其他专业模型库一起使用，常用的组件有:
    信号库 – 控制，例如 PID；
    电气库 – 电机，例如速度和扭矩电机；
    多体库和机械库 – 辅助机构，例如摆动辊和储料器；
    CAD 工具箱 – 导入 CAD，获取 CAD 中包含的几何、材料、力学属性数据；
    底层数学软件 Maple -实验数据处理、偏微分方程求解等


MAPLESIM 企业应用实例:

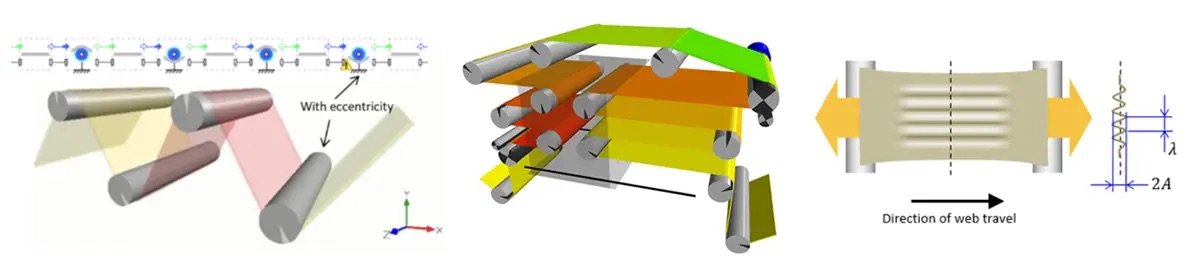

快速解答卷对卷(R2R)生产运行问题
在卷料处理中，张力控制对于实现一致的性能和高质量的输出至关重要。了解 MapleSim 卷料处理仿真工具如何帮助工程师建模、分析和优化卷对卷工艺 — 提供更深入的洞察、更高的效率和更好的产品质量。
申请演示

高速动力学仿真

卷绕机和放卷机的张力控制策略

卷材传输中的有效张力调节辊

错位与过度张紧

层压、应变和卷曲

偏心和张力波动

非正常振动引起的张力波动

电池生产设备中的轴承损耗分析

电芯生产制造
“张力是必须控制得当的首要因素”
Neal Michel，卷对卷加工协会（ARC）技术顾问

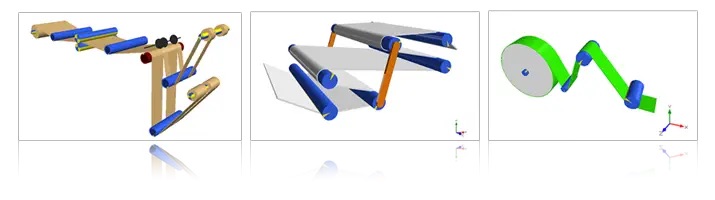

浏览 MapleSim 模型库
查看模型
MapleSim 卷料加工处理更多资源
会议录像
了解 MapleSim 如何帮助解决常见的卷料处理挑战以及更多问题
现在观看

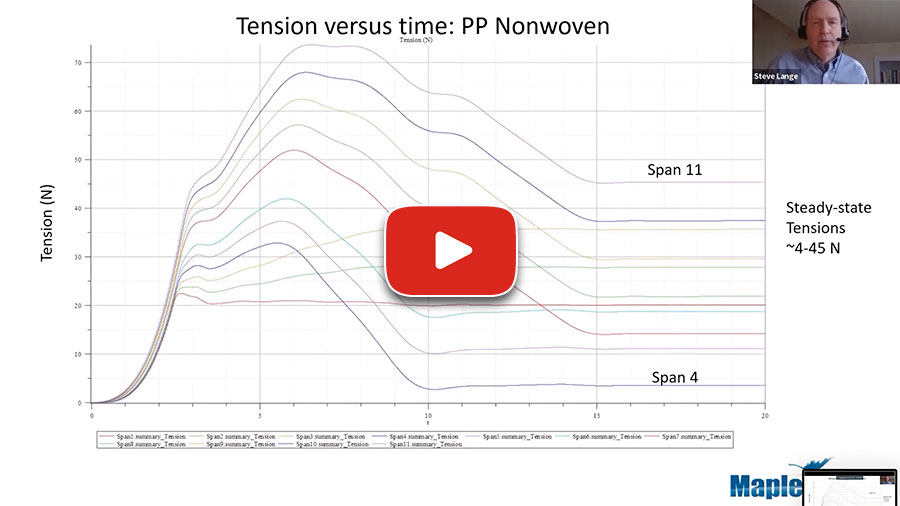

基于仿真探索张力设定值与错位问题

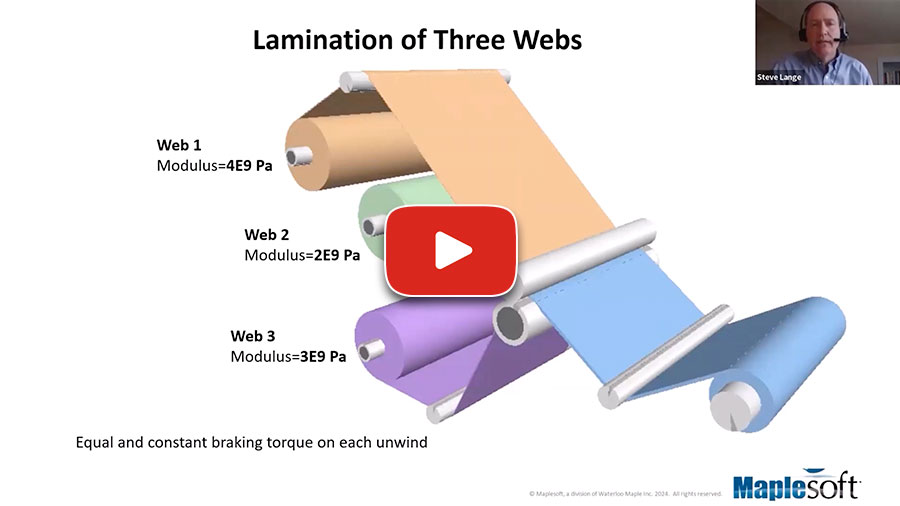

基于用仿真研究卷料层压卷曲

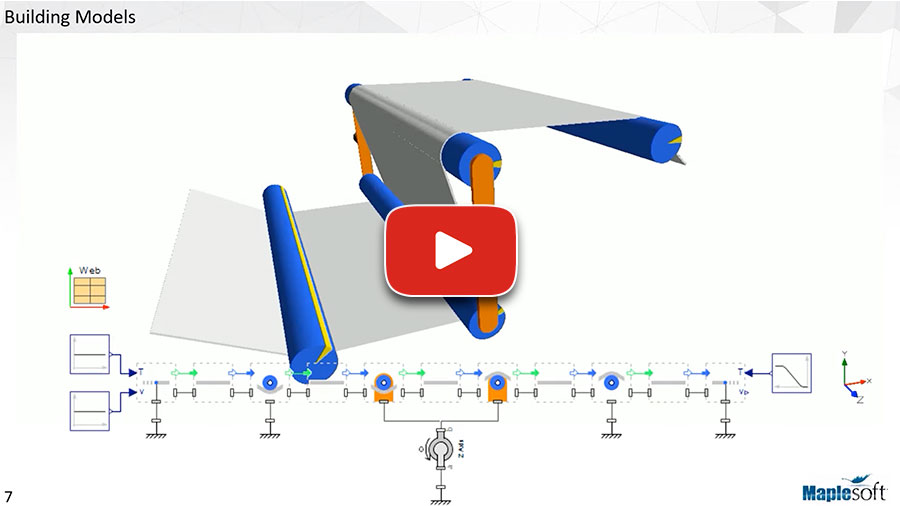

利用 MapleSim 软件实现卷绕机R2R和卷料加工 Converting 的仿真和张力控制
